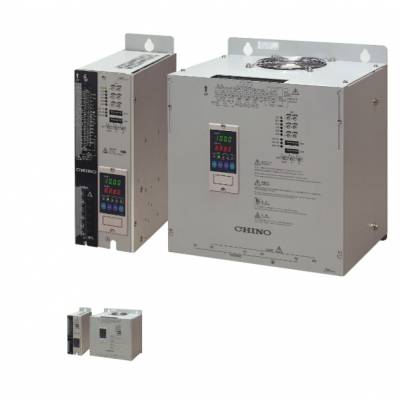

| 产品特性：三相 | 品牌：千野CHINO | 型号：JW20030AA006 |
| 控制方式：BTG | 极数：三极 | 封装材料：金属封装 |
| 封装外形：平底形 | 关断速度：高频(快速) | 散热功能：带散热片 |
| 频率特性：超高频 | 额定正向平均电流：20A |
小巧轻便。追求可靠性和控制的高功能规格
紧凑的整体结构
备有设定通信单元
标配断线警报和电流限制
提供外部变压器规格
采用6触发控制
| 相数 | 三相 | ||
|---|---|---|---|
| 额定电压 | 200V AC（200V/220V/240V开关选择） 400V AC（380V/400V/440V开关选择） 460V交流 480V交流电 ***其中之一（主电路电源和控制电路电源为共用电源） *400V规格可外接变压器规格 | ||
| 额定电流 | 10A、20A、30A、50A、7***、100A、150A、200A、 ***250A、300A、400A、500A | ||
| 额定频率 | 50/60Hz (自动选择) | ||
| 控制方式 | 相位控制方式、分频控制方式 | ||
| 反馈方式 | 电压、电流、功率反馈 | ||
| 外部设置输入 | 音量信号 (建议使用10kΩ) | ||
| 外部接点输入 | 外部信号 无电压触点或集电极开路 （外部接点容量5mA 5V DC以上） | ||
| 外部CT输入 | 0~***交流电流，额定电流 | ||
| 工作温度范围 | －10～55℃ | ||
| 工作湿度范围 | 30~90% RH,但不结露 | ||
| 质量、外形尺寸 | 10安培、20安培 | 约5kg | H325×W100×D190mm |
| 30安培、50安培 | 约8千克 | H325×W200×D200mm | |
| 75安培、100安培 | 约13kg | H325×W288×D220mm | |
| 150A~250A | 约22kg | H325×W420×D240mm | |
| 300A~500A | 约36kg | H495×W420×D240mm | |
| 安装方法 | 面板安装 |
