| 产品特性：单向 | 品牌：千野CHINO | 型号：JU10010WA000 |
| 控制方式：单向 | 极数：二极 | 封装材料：金属封装 |
| 封装外形：圆壳形 | 关断速度：高频(快速) | 散热功能：带散热片 |
| 频率特性：高频 | 功率特性：大功率 | 额定正向平均电流：20A |

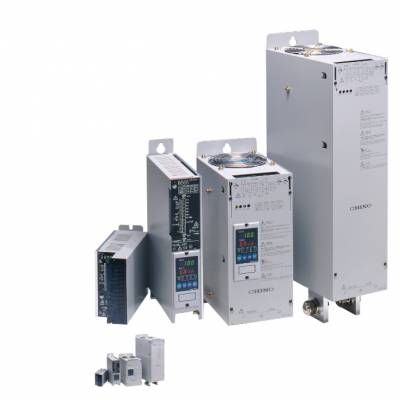

| 种类：JU系列单相晶闸管调整 |
追求可靠性和控制高性能型
紧凑的整体结构
相位/分频控制方式可切换
分频控制方式
提供设定单元（选件）
增强的保护功能
标配自诊断功能
其他特性
提供多种选件，包括加热器断线报警和电流限制功能。
| 相数 | 单相 |
|---|---|
| 额定电流 | 10、20、30、50、75、100、150、200、250、300、400、500A (***一种) |
| 额定电压 | 100、110、120、200、220、240、380、400和440V交流电 (***) |
| 额定频率 | 50/60Hz (自动切换) |
| 允许频率变化 | 额定频率±2Hz (性能***范围为±1Hz) |
| 工作温度范围 | -10~55°C (0~50°C) |
| 输入信号 | 端子切换4~20mADC (内部电阻100Ω)、1~5VDC (内部电阻25kΩ)、ON-OFF接点信号、电阻信号(10kΩ，手动)中的任意一个 |
| 输出范围 | 额定电压的0~98% |
| 最小负载电流 | 0.***或更高 (98%额定电压) |
| 应用负载 | 阻性负载、感性负载（变压器原边控制、仅相控制） |
| 输出控制方式 | 相位控制/分频控制（根据型号可切换） |
| 过电流保护 | 晶闸管栅极关断 （大于120%额定电流，内置CT或外置CT） |
| 冷却方式 | 额定电流150A以下为自然冷却，200A以上为冷却风扇 |
| 其他功能 | 软启动、软升/降（1 至 20 秒变化） 瞬时停电恢复时软启动 |
| 外部尺寸 | 高150×宽70×深165mm（10A、20A用） H352×W 60×D190mm（适用于30A至7***） H325×W128×D190mm（100A～250A用） H495×W128×D230mm（300A～500A用） |
| 质量 | 10A、20A型约2kg， 30A至7***型约3kg， 100A、150A型约6kg， 200A、250A型约7kg， 300A至500A约12kg |
